Para evitar inversiones ineficientes: ¿Cómo configurar perfectamente desde cero una línea de producción de fabricación de arena fabricada de alto rendimiento?
ryan | 2026-06-06
1. ¿Cómo cuestan dinero a los inversores la mala forma de las partículas y el alto contenido de polvo de piedra en la arena fabricada?
La producción de arena es mucho más que simplemente triturar piedras. Problemas como una brecha en el módulo de finura, un exceso de partículas alargadas y escamosas, o la imposibilidad de separar eficazmente la arcilla del polvo de piedra pueden provocar el rechazo por parte de plantas comerciales de hormigón de alta calidad y proyectos de ferrocarriles de alta velocidad. En consecuencia, las líneas de producción construidas con costos enormes no logran los rendimientos previstos.
Una línea de producción de arena impecable requiere un cálculo preciso de las características geológicas de la materia prima, el caudal del material, la continuidad de la gradación y las métricas de protección ambiental durante la fase inicial de selección del equipo. Sólo a través de esta meticulosa planificación la arena terminada puede garantizar un alto precio.
Una línea de producción de arena impecable requiere un cálculo preciso de las características geológicas de la materia prima, el caudal del material, la continuidad de la gradación y las métricas de protección ambiental durante la fase inicial de selección del equipo. Sólo a través de esta meticulosa planificación la arena terminada puede garantizar un alto precio.
2. ¿Qué equipo principal constituye una excelente línea de producción de producción de arena?
Para transformar un mineral crudo de gran tamaño en arena de alta calidad con una excelente forma de partículas, el material debe pasar por cinco etapas críticas de procesamiento. Una mala elección de equipo en cualquier etapa desencadenará el "efecto barril de madera", lo que obstaculizará toda la capacidad de producción.

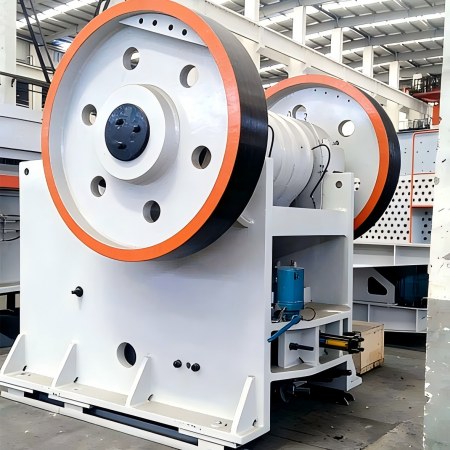

Trituración primaria: romper piedras grandes con trituradoras de mandíbulas
Trituradoras de mandíbulasson los principales responsables del procesamiento de roca pura de mina: cantos rodados masivos (generalmente de 500 mm a 1000 mm o más) extraídos directamente de la cantera. Al utilizar la fuerza de compresión de las placas de las mandíbulas, realizan la trituración primaria, reduciendo estas grandes rocas a un tamaño de alimentación adecuado para el equipo de trituración secundaria. Nuestras trituradoras primarias presentan una poderosa fuerza de trituración, una alta relación de reducción y una excepcional resistencia al impacto y durabilidad.

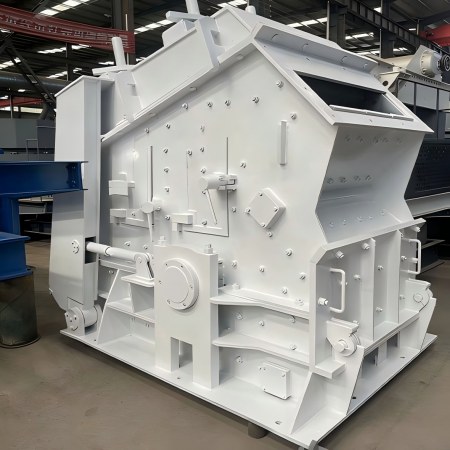

Equipos de trituración secundaria: La trituradora de impacto destaca por su forma
En esta etapa, el flujo del proceso se dirige estratégicamente en función de la dureza y abrasividad del material. Para materiales de dureza baja a media, como piedra caliza, dolomita, yeso y desechos de construcción, eltrituradora de impactoes la elección óptima. Su rotor de alta velocidad impulsa barras de impacto para fracturar la roca a lo largo de planos de división naturales, generando agregados excepcionalmente bien formados. Sin embargo, no se recomienda para materiales de alta dureza, ya que el desgaste excesivo de las piezas consumibles aumentaría significativamente los costos operativos.

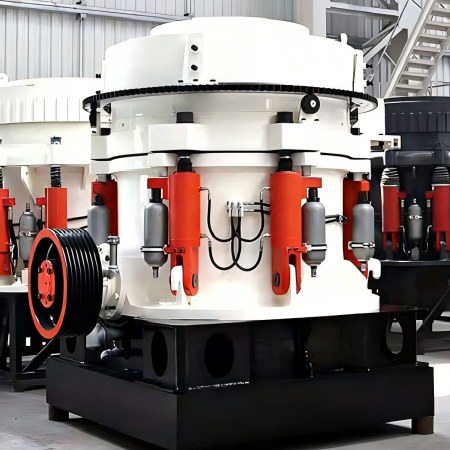

Trituración secundaria: trituradora de cono que domina el rock duro
Naturalmente, los materiales de alta dureza, como el granito, el basalto, los guijarros de río y la cuarcita, exigen latrituradora de cono. Aprovechando el principio de trituración por laminación, reduce de manera confiable el agregado a menos de 40 mm con un desgaste mínimo en las piezas consumibles, proporcionando una alimentación estandarizada para la etapa posterior de fabricación de arena. Si bien el resultado puede contener una cierta proporción de partículas escamosas, su durabilidad comprobada en el procesamiento de roca dura garantiza un retorno de la inversión superior a largo plazo.

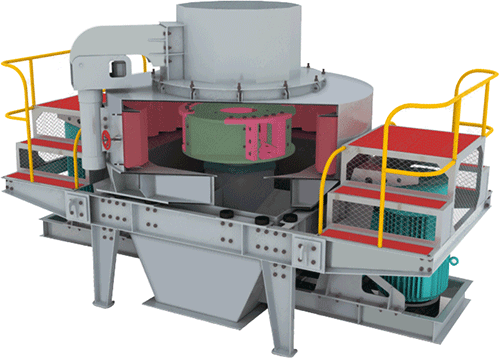

Core Sand Maker: Trituradora de impacto de eje vertical VSI

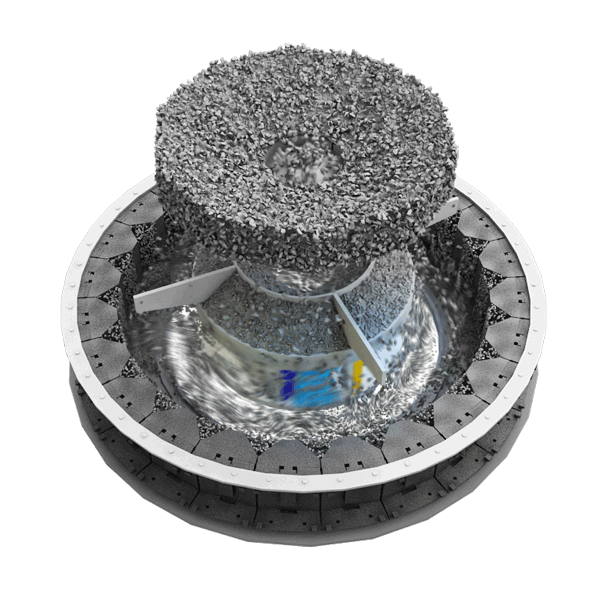

Su función principal trasciende la simple trituración. Impulsada por un rotor de alta velocidad que gira a 60–90 m/s, la trituradora VSI somete las piedras a intensas colisiones autógenas de roca contra roca e impactos contra yunques dentro de la cámara de trituración. Este proceso redondea eficazmente los bordes afilados y elimina las partículas escamosas, lo que en última instancia produce arena fabricada con buena forma que cumple con las estrictas especificaciones para concreto de alta calidad.

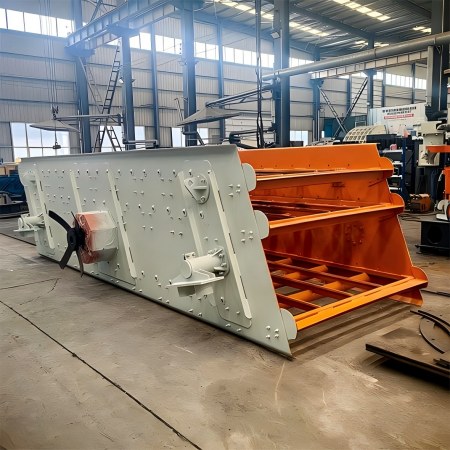

Equipo de cribado clave: criba vibratoria circular
La producción de arena manufacturada opera como un sistema de circuito cerrado, con elCriba vibratoria circularsirviendo como su despachador central. El material mezclado de la trituradora VSI se alimenta a través de un transportador a la criba, donde varias capas de la plataforma trabajan en paralelo para clasificar con precisión la salida en distintas fracciones: 0 a 5 mm (arena terminada), 5 a 10 mm y 10 a 20 mm (agregado terminado). Las partículas de gran tamaño que no cumplen con las especificaciones se interceptan y se devuelven a la trituradora VSI a través de un transportador de retorno para su reprocesamiento.

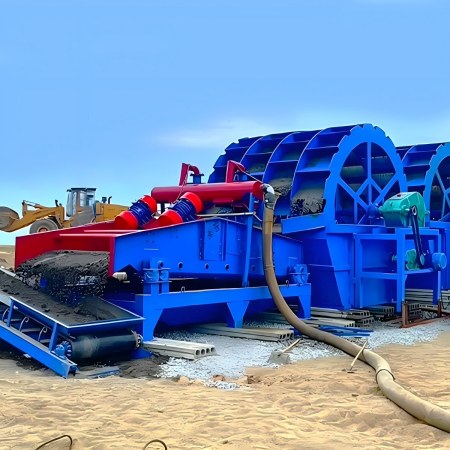

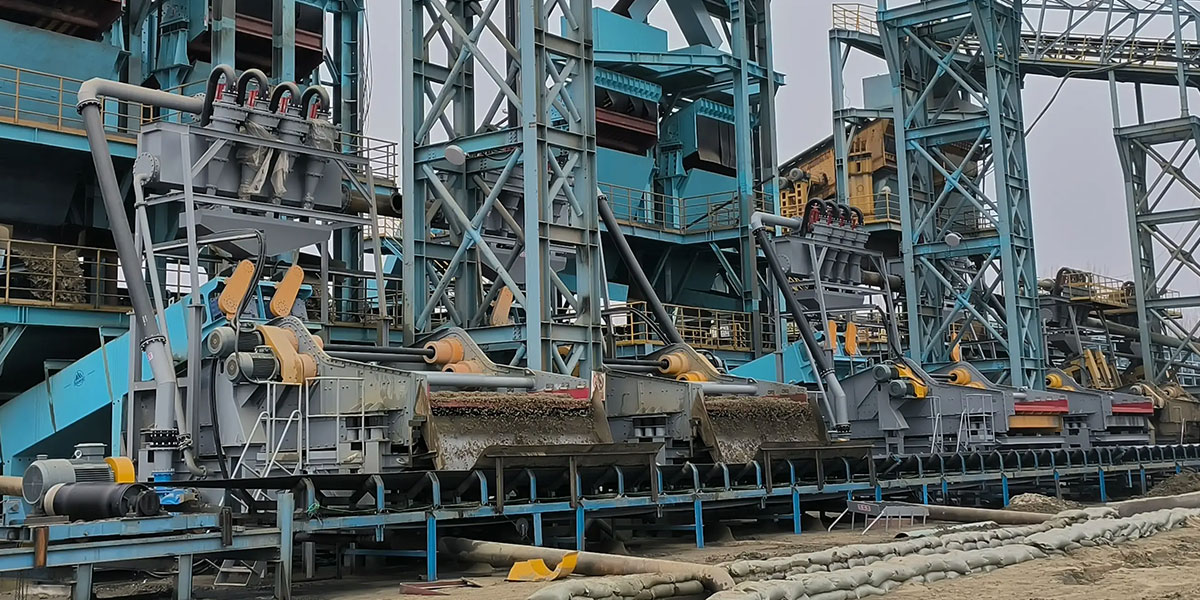

Lavado y Recuperación: Lavadoras de Arena con Ruedas/Cubo en Espiral y Sistema de Recuperación de Arena Fina
La etapa final se centra en el refinamiento del producto.lavadoras de arenaUtilice el flujo de agua para eliminar trazas de arcilla y polvo, mejorando significativamente la limpieza de la arena fabricada. Sin embargo, este proceso inevitablemente provoca que las partículas finas de arena (0,16–0,315 mm) se pierdan en el efluente. Para abordar esto, unSistema de recuperación de arena finase integra para capturar estos finos perdidos y reintegrarlos en el producto final, asegurando que el módulo de finura permanezca estable dentro del rango óptimo de 2,6 a 3,0..
3. ¿Cuáles son los estándares para la arena fabricada de alta calidad?
El sobreprecio de la arena fabricada está directamente ligado a su rendimiento mecánico en estructuras de hormigón. La evaluación de su calidad depende de cuatro indicadores físicos estandarizados:
1) Módulo de finura (FM)
Para concreto de alta calidad (C50 y superior), el FM debe mantenerse estrictamente entre 2,6 y 3,0, clasificándolo como arena media estándar. Un FM excesivamente alto (>3,2) conduce a segregación y mala trabajabilidad, mientras que un FM excesivamente bajo (<2,2) aumenta significativamente la superficie total del agregado, lo que resulta en un consumo de cemento y costos de aditivos sustancialmente mayores por metro cúbico.<2.2) significantly increases the total surface area of the aggregate, resulting in substantially higher cement consumption and admixture costs per cubic meter.
2) Curva de gradación
La arena fabricada de primera calidad debe cumplir con los requisitos de gradación de la Zona 2 según lo especificado en las normas nacionales (por ejemplo, GB/T 14684) o equivalentes internacionales. Esto requiere una distribución suave y continua de los porcentajes de paso acumulativos entre los tamaños de tamiz clave: 4,75 mm, 2,36 mm, 1,18 mm, 0,6 mm, 0,3 mm y 0,15 mm. Los espacios en la gradación aumentan los huecos entre partículas y comprometen la densidad del empaque.
3) Contenido de partículas alargadas y escamosas
La proporción de partículas alargadas y escamosas (lo ideal es mantenerlas por debajo del 8%) tiene un impacto directo en la resistencia a la compresión. Las partículas cúbicas permiten un entrelazado y una transferencia de carga óptimos, mientras que las partículas escamosas son propensas a fracturarse bajo tensión. También aumentan la fricción interna durante el mezclado, reduciendo así la trabajabilidad del hormigón fresco.
4) Contenido de polvo de piedra y valor de azul de metileno (MB)
El polvo de piedra (partículas de cuarzo o calcita <0,075 mm) puede proporcionar un efecto microagregado beneficioso al rellenar los poros capilares. Sin embargo, la prueba del Azul de Metileno (MB) es fundamental para distinguir entre "polvo de piedra beneficioso" y "arcilla nociva":<0.075 mm) can provide a beneficial micro-aggregate effect by filling capillary pores. However, the Methylene Blue (MB) test is essential to distinguish between "beneficial stone powder" and "deleterious clay":
- Valor de MB < 1,4:< 1.4:Clasificado como polvo de piedra seguro; el contenido permitido se puede reducir al 7%-10%.
- Valor de MB ≥ 1,4:Indica contenido excesivo de arcilla; Se requiere la eliminación obligatoria mediante procesamiento.
Comparación visual: arena fabricada premium versus arena manufacturada inferior.
4. ¿Cómo configurar equipos de trituración secundaria para diferentes tipos de rocas?
La trituración secundaria es el determinante crítico del gasto operativo general (OPEX) de toda la línea de producción. La selección del equipo no debe ser arbitraria; requiere una configuración cuantitativa estrictamente basada en la Resistencia a la Compresión Uniaxial (UCS) y el Índice de Abrasividad (Ai) de la roca cruda:
| Propiedades geológicas de la roca cruda | Materiales representativos | Configuración de trituración secundaria recomendada. | Análisis de ingeniería de procesos |
|---|---|---|---|
| Baja dureza y baja abrasividad SCU < 150 MPa< 150 MPaAi < 0,1< 0.1 |
piedra caliza, dolomita, Mármol, Residuos C&D |
Trituradora de mandíbula + trituradora de impacto |
Principio de trituración por impacto: Utiliza el impacto del rotor de alta energía cinética para fracturar el material a lo largo de los planos de escisión del cristal natural. ✅ Proporción de trituración de hasta 20+ ✅ Excelente rendimiento de arena en una sola pasada y forma del producto ✅ Reduce significativamente la carga de conformación VSI aguas abajo |
| Alta dureza y alta abrasividad SCU ≥ 150 MPaAi ≥ 0,3 |
guijarros de río, granito, Basalto, diabasa, mineral de hierro |
Trituradora de mandíbula + trituradora de cono |
Principio de trituración entre partículas: La tensión de compresión excede con creces el límite elástico del material. ⚠️ El uso de la trituradora de impacto en roca dura reduce la vida útil de la barra de impacto y del revestimiento a decenas de horas. ✅ La trituradora de cono extiende la vida útil de las piezas de desgaste en múltiplos ✅ Reduce drásticamente el costo de desgaste abrasivo por tonelada |

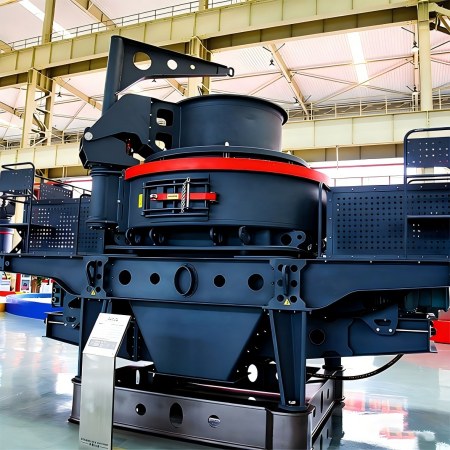

5. ¿Por qué la máquina fabricadora de arena VSI fabricada por XLM puede producir arena fabricada de alta calidad? ¿Cuáles son sus principales ventajas?
Para las máquinas VSI de fabricación de arena, la mayor preocupación es el rápido desgaste de las piezas resistentes al desgaste; las paradas frecuentes para realizar reemplazos no sólo retrasan la producción y la generación de ingresos, sino que también aumentan los costos de las piezas de repuesto. Otro problema surge cuando la producción y la calidad no cumplen con las expectativas, pero los costos de la electricidad siguen siendo altos. XLM (Xianglong Machinery) ha actualizado tres componentes de hardware principales para aumentar la producción y reducir los costos y, al mismo tiempo, mejorar la calidad de la arena fabricada:

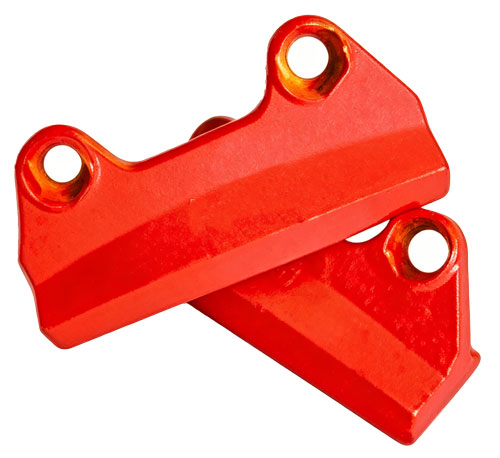

Puntas de rotor reversibles y ultrarresistentes: 50% de ahorro de costos
Hemos incorporado una aleación especial en las puntas del rotor y hemos aplicado un tratamiento criogénico, logrando un equilibrio óptimo entre dureza y tenacidad extremas. Al procesar roca dura, nuestras puntas de rotor ofrecen una vida útil entre un 30% y un 40% más larga. Más importante aún, su diseño modular y reversible permite darles la vuelta para un uso continuo en lugar de reemplazarlos por completo, lo que reduce a la mitad los costos de las piezas de desgaste.
Ruta de flujo de cavidad profunda optimizada: 25% más de rendimiento
Hemos rediseñado y ampliado la cámara de trituración del núcleo para adaptarse a una mayor velocidad de flujo de material y agilizar la trayectoria de alimentación a descarga. Sin aumentar la potencia del motor, la máquina alcanza un rendimiento por hora un 25% mayor. La geometría optimizada de cavidad profunda también promueve un impacto más profundo de roca contra roca, aumentando la tasa de rendimiento de arena entre un 35% y un 45% y minimizando la carga recirculante del material de gran tamaño.
Sistema de lubricación dual: funcionamiento continuo garantizado
Hemos integrado de forma innovadora bombas de aceite duales con sellos multicapa a prueba de polvo. Este sistema controla con precisión la temperatura de los rodamientos durante el funcionamiento, prolonga significativamente la vida útil de los rodamientos y prácticamente elimina el tiempo de inactividad no planificado debido a fallas de lubricación.
6. ¿Por qué XLM puede aprobar las certificaciones europeas y americanas y lograr una entrega global de alto nivel?
La confianza es una cuestión crítica; La incertidumbre es la principal preocupación de cualquier inversor que participe en adquisiciones transfronterizas. Problemas como desajustes dimensionales, fallas en el despacho de aduanas o un soporte posventa lento durante el transporte y la instalación de equipos pueden provocar retrasos en el proyecto o paros laborales, lo que resulta en pérdidas financieras significativas.
XiangLong Machinery (XLM) tiene una amplia experiencia en servicios internacionales. Al establecer un sistema de entrega general estandarizado y claramente definido, ha obtenido certificaciones de calidad autorizadas de los principales mercados globales, ayudando a los clientes a minimizar los riesgos e incertidumbres de las adquisiciones transfronterizas.
XiangLong Machinery (XLM) tiene una amplia experiencia en servicios internacionales. Al establecer un sistema de entrega general estandarizado y claramente definido, ha obtenido certificaciones de calidad autorizadas de los principales mercados globales, ayudando a los clientes a minimizar los riesgos e incertidumbres de las adquisiciones transfronterizas.
XLM adopta un modelo de proyecto llave en mano EPC para eliminar responsabilidades ambiguas de los proveedores. En lugar de adquirir equipos de varios proveedores, los clientes firman un contrato único con XLM. Asumimos toda la responsabilidad por el rendimiento operativo final de toda la línea de producción:
1) Prueba de materiales y selección de equipos de precisión:Los clientes envían muestras de rocas locales a nuestro laboratorio, donde realizamos pruebas científicas rigurosas para determinar la resistencia a la compresión uniaxial (UCS) y el índice de abrasividad (Ai). Luego, la selección de equipos se calibra con precisión según estas métricas, eliminando la inversión especulativa.
2) Diseño de Planta Digital 3D:Creamos una simulación digital 1:1 del diseño del sitio del cliente y calculamos con precisión las velocidades de flujo de materiales. Esta ingeniería proactiva evita cuellos de botella en el sitio y conflictos estructurales antes de que comience la instalación.
3) Supervisión de instalación in situ y capacitación operativa:Los ingenieros residentes de XLM en el extranjero se desplazan directamente al sitio del proyecto para supervisar las obras civiles, el levantamiento de equipos y la puesta en servicio. También brindamos capacitación integral para operadores locales, asegurándonos de que dominen los protocolos de mantenimiento de rutina y solución de problemas.
Respuesta posventa rápida: a través de seguimientos regulares en línea y fuera de línea, monitoreamos continuamente las condiciones operativas reales. Esto nos permite prevenir de forma proactiva posibles problemas o resolver problemas existentes con la máxima velocidad.
Demanda de proyectos de gran escalaalta estabilidad y riesgo mínimo. Elegir XLM significa asegurar ambos. Nuestro compromiso fundamental sigue siendo inquebrantable:Cumplimiento estricto de las normas contractuales y puesta en marcha de la planta a tiempo garantizada.y ofrecer el retorno de la inversión esperado para nuestros clientes.
