Concasseur à mâchoires ou concasseur à percussion : comment choisir pour votre carrière ?

1. Difficultés de sélection des sections de concassage secondaire pour les carrières

Dans les projets modernes d'exploitation minière et de carrière, le choix de l'équipement pour l'étape de concassage secondaire détermine directement le retour sur investissement de l'ensemble de la chaîne de production et la compétitivité du marché des granulats finis. Cependant, de nombreux propriétaires de carrières sont souvent confus quant au choix du « concasseur à mâchoires » et du « concasseur à percussion » après le concassage primaire.

D'une part, les défis de résistance à la pression des matériaux à haute dureté et le coût élevé du remplacement des pièces d'usure sont décourageants ; d’un autre côté, les marchés en aval (tels que le béton de haute qualité pour les autoroutes et les transports ferroviaires) imposent des normes presque strictes en matière de forme des particules et de continuité granulométrique des granulats finis. Si le taux de concassage est recherché aveuglément tout en ignorant la teneur en particules aciculaires et feuilletées, le produit sera confronté au risque de déclassement et de réduction de prix ; si l’on met trop l’accent sur l’optimisation de la forme des matériaux, cela peut conduire à une adaptabilité insuffisante de l’équipement à la roche dure et à des temps d’arrêt fréquents pour maintenance. Ce jeu multidimensionnel entre le rendement, le coût et la qualité du produit fini est le principal problème dans la sélection des concasseurs secondaires.

2. Comparaison des principes de fonctionnement de base des concasseurs : type à compression VS type à impact

Lors de la sélection des équipements pour la section de concassage secondaire d'une carrière, la principale différence entre les concasseurs à mâchoires et les concasseurs à percussion (souvent appelés par les acheteurs concasseurs à percussion) réside essentiellement dans un duel entre deux méthodes de libération d'énergie : le « concassage par compression » et le « concassage par impact à grande vitesse ».

Concasseurs à mâchoiresutilisent le principe classique d'écrasement par force de compression. Pendant le fonctionnement, un moteur électrique entraîne un arbre excentrique pour provoquer un mouvement alternatif périodique de la plaque à mâchoire mobile. À mesure que la mâchoire mobile s'approche de la mâchoire fixe, le matériau à l'intérieur de la chambre de concassage est écrasé sous la puissante action de compression, de fendage et de rupture des plaques à double mâchoire. L'avantage physique de cette conception réside dans sa résistance à la compression extrêmement élevée ; s'appuyant sur un couple élevé et une structure mécanique robuste, il peut facilement briser des roches de haute dureté et très abrasives.

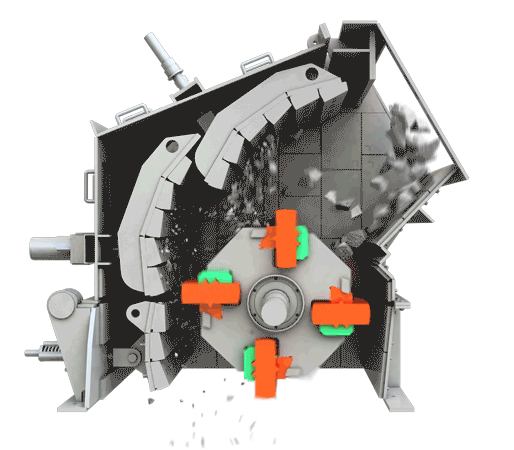

Concasseurs à percussionfonctionnent selon un principe d'écrasement de force de frappe complètement différent. En entrant dans la chambre de concassage, le matériau subit d'abord un violent impact frontal de la part des marteaux à rotor rotatif à grande vitesse. Gagnant une énergie cinétique extrêmement élevée, le matériau rebondit à plusieurs reprises dans la chambre d'impact, entrant en collision à grande vitesse avec les plaques d'impact et d'autres matériaux. Cette action combinée « pierre sur fer » et « pierre sur pierre » fait que le matériau a tendance à se fracturer de manière fragile le long de ses plans de jointure cristalline naturelle.

XLM Machinery a profondément optimisé les mécanismes physiques susmentionnés lors du développement et de la fabrication de ces deux séries d'équipements. Notre concasseur à mâchoires robuste série PE maximise l'utilisation de l'énergie pendant la course d'extrusion grâce à une conception d'angle de pincement améliorée ; tandis que le concasseur à percussion de la série PF est associé à un rotor robuste à haute inertie pour garantir une production stable d'énergie cinétique d'impact. Comprendre les différences mécaniques inhérentes entre ces deux éléments est la pierre angulaire de la construction d'un processus de concassage scientifique et économique.

3. Comment un concasseur à percussion garantit-il une granulométrie parfaite ?

Dans les projets de construction et d'infrastructures modernes, les exigences de qualité pour les granulats dans le béton de haute qualité et les chaussées de haute qualité ne se limitent plus au rendement, mais dépendent également de la forme des particules et de la continuité granulométrique des granulats finis. Une teneur excessive en particules aciculaires et feuilletées ou des écarts de gradation entraîneront directement une mauvaise maniabilité du béton, une augmentation de la consommation de ciment et même une diminution de la résistance de la structure d'ingénierie. Le cœur du concasseur à percussion réside dans son contrôle précis de la granulométrie des matériaux, ce qui en fait le choix incontournable pour les étapes secondaires de concassage et de mise en forme.

Mécaniquement, le concasseur à percussion à grande vitesse utilise une méthode de concassage par percussion à grande vitesse, provoquant la fracture naturelle des matériaux le long de leurs points de concentration de contraintes (tels que les microfissures et les surfaces de joints cristallins) dans la chambre d'impact. Ce mécanisme de « concassage sélectif » évite naturellement les défauts du concassage par compression traditionnel, qui produit facilement des particules plates en forme d'aiguilles, ce qui donne des granulats de forme cubique uniforme et améliore considérablement la densité de compactage des granulats. Pour broyer des matériaux de dureté moyenne à faible, tels que le calcaire et le calcaire, le concasseur à percussion a un meilleur effet de mise en forme, un effet de concassage plus idéal, moins d'usure et produit des produits finis avec une bonne forme de particules et moins d'arêtes vives, ce qui en fait un choix idéal pour produire des agrégats de construction de haute qualité.

Les améliorations apportées par Xianglong Machinery à la forme de la cavité hydrodynamique du concasseur à percussion permettent à l'équipement de maintenir une forte stabilité dans la gradation de sortie, même à des vitesses élevées.

4. Schémas courants de configuration des lignes de production de carrières

La sélection et la combinaison des équipements scientifiques sont essentielles à la réduction de la consommation d'énergie par tonne de capacité de production de carrière et des coûts globaux de maintenance. En fonctionnement réel, la configuration combinée « concasseur à mâchoires + concasseur à percussion » est largement reconnue comme la combinaison idéale pour le concassage de matériaux de dureté moyenne et inférieure. Sur la base des retours de données provenant de centaines de projets miniers dans le monde, XLM Machinery a affiné les solutions de configuration modulaires efficaces et standardisées suivantes pour deux scénarios d'application typiques.

Option A : Ligne de production de concassage à plusieurs étages de dureté moyenne à élevée (en prenant le granit et le grès comme exemples, avec un rendement cible de 150 à 200 tonnes par heure)

Lorsqu'il s'agit de matériaux présentant une résistance élevée à la compression et une forte abrasivité, le contrôle du coût d'usure du concassage primaire et secondaire est la priorité absolue.

Étape primaire de concassage grossier : Equipé d’un concasseur à mâchoires XLM PE-750×1060.Ce modèle est doté d'une chambre de concassage profonde et d'une grande ouverture d'alimentation, visant à résoudre le principal problème de réduction de volume pour les gros minerais bruts. Sa conception de roulements à haute résistance et de grande taille répartit la majeure partie de la charge de compression, réduisant ainsi la pression d'alimentation sur l'équipement ultérieur.

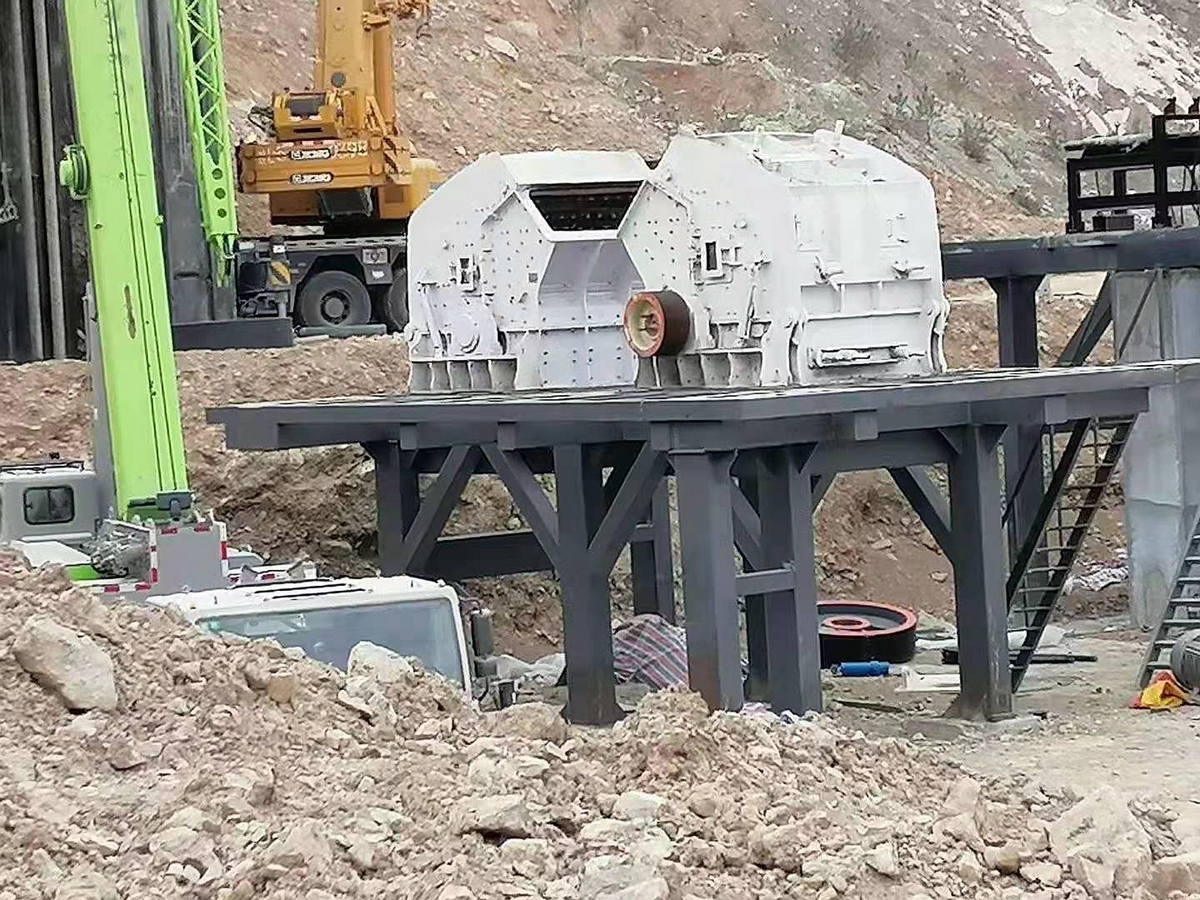

Étape secondaire de concassage et de mise en forme moyenne et fine :Après le concassage primaire, le matériau entre dans le concasseur à percussion robuste XLM PFW-1314 version européenne (ou une configuration étagée de concasseur à cône et de concasseur à percussion pour le façonnage). Ici, le principe de concassage par impact du concasseur à percussion est utilisé pour façonner l'agrégat, en éliminant de force les particules aciculaires et feuilletées, et en transformant les matériaux de haute dureté en agrégats cubiques qui répondent aux exigences du béton de haute qualité.

Option B : Une ligne de production performante pour les matériaux de dureté moyenne (en prenant comme exemples le calcaire et la pierre bleue, avec un rendement cible de 200 à 300 tonnes par heure).

Pour les matériaux à faible abrasivité et à haute fragilité, la configuration de la ligne de production se concentre davantage sur un débit élevé et un retour sur investissement élevé.

Étape primaire de concassage grossier :Utilise un concasseur à mâchoires XLM PE-900×1200. En tant qu'« avant-garde » de l'ensemble de la ligne de production, sa capacité de débit de grand diamètre garantit que le minerai brut peut être alimenté directement sans dynamitage excessif, obtenant ainsi un rendement stable et élevé sous une charge élevée.

Étape secondaire de concassage fin :Utilise un concasseur à percussion XLM PF-1315 en conjonction avec l'unité principale. Dans cette configuration, le PF-1315 exploite pleinement son taux de concassage élevé et ses excellents avantages en matière de contrôle de gradation. Un seul impact permet d'obtenir une grande proportion de concassage et de mise en forme fins, éliminant ainsi le besoin d'un criblage circulant à plusieurs étapes encombrant et maximisant le rendement des granulats finis.

Concasseurs à mâchoiressont responsables du « broyage des pierres dures », résolvant les limites de taille des particules ; les concasseurs à percussion sont responsables de la « mise en forme fine », établissant la qualité de la gradation.

La solution combinée fournie par Xianglong Machinery n'est pas un simple assemblage mécanique, mais permet plutôt d'obtenir un équilibre dynamique du débit de matériaux sur toute la ligne de production en ajustant le rapport de vitesse, la connexion de la cavité et la chute du convoyeur à bande entre les deux étages de l'équipement. Cette conception de système intégré évite efficacement le problème de goulot d'étranglement de « blocage de matériaux à l'avant et pénurie de matériaux à l'arrière » courant dans les lignes de production traditionnelles, aidant ainsi les propriétaires de carrières à récupérer leur investissement en équipement dans les plus brefs délais.

5. Produits phares recommandés par XLM Machinery, fabriqués avec un savoir-faire méticuleux

Dans le domaine de la fabrication de machines minières lourdes, la rigidité structurelle et le savoir-faire détaillé des équipements de base déterminent directement le coût d'exploitation total du cycle de vie des entreprises minières. XLM Machinery, basé sur deux mécanismes mécaniques de base et s'appuyant sur des normes strictes d'ingénierie des matériaux, a méticuleusement conçu deux grandes séries de produits phares, visant à fournir aux propriétaires de carrières du monde entier des outils de concassage hautement fiables et à haut rendement.

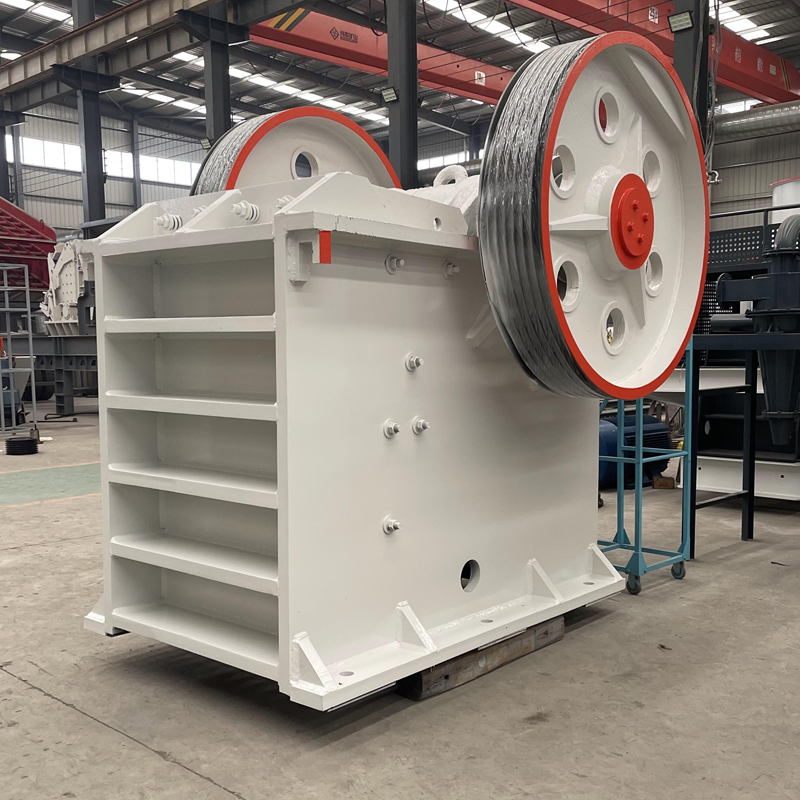

1) Concasseur à mâchoires robuste série XLM PE : une base rigide pour des conditions de travail difficiles

En tant que pilier absolu du concassage grossier primaire, le concasseur à mâchoires de la série XLM PE est spécialement conçu pour traiter des matériaux présentant une résistance à la compression et une abrasivité élevées.

Structure de rigidité exceptionnelle : abandonnant les composants soudés minces traditionnels, cette série adopte un arbre excentrique forgé extra-large, équipé de roulements à rotule sur roulements à haute charge de grandes marques internationales, éliminant fondamentalement le risque de faux-rond et de fracture par fatigue sous un impact de charge importante.

Optimisation mécanique dynamique : la conception de la « chambre de concassage profonde » et de la « grande excentricité », optimisée grâce à la simulation numérique, crée un angle de pincement plus agressif. Cette modification élimine les zones mortes à l'intérieur de la chambre, augmentant ainsi le débit de matériaux de plus de 15 %.

Pièces résistantes à l'usure longue durée : les revêtements de mâchoires mobiles et fixes sont fabriqués en acier à haute teneur en manganèse avec une modification unique de la microstructure en alliage, leur permettant de former rapidement une couche écrouie de haute dureté sous la compression intense de la roche dure, prolongeant considérablement le cycle de remplacement.

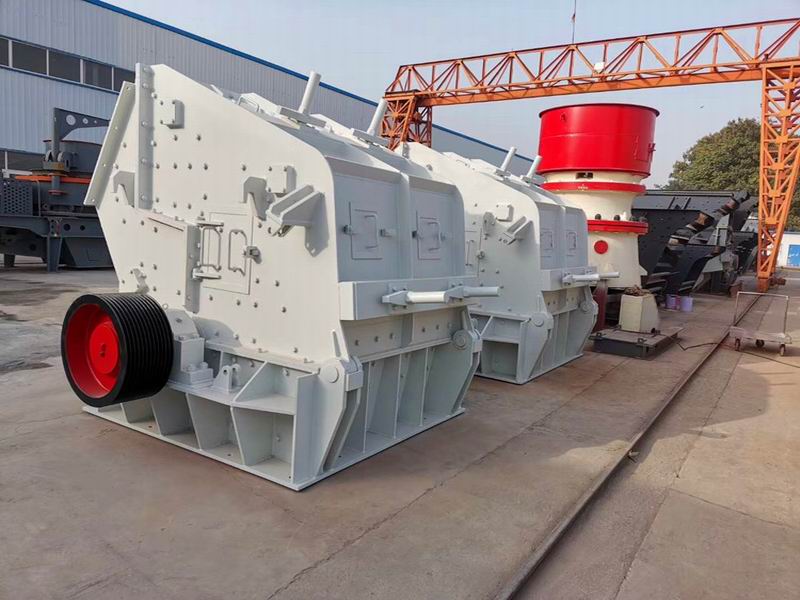

 2). Concasseur à percussion à haut rendement série XLM PF/PFW : expert dans le façonnage d'agrégats de haute qualité

Pour les lignes de concassage secondaire et de production de sable et de gravier manufacturés avec des exigences strictes en matière de forme des particules finies, le concasseur à percussion de la série XLM PF/PFW est devenu une référence dans l'industrie en raison de ses capacités de contrôle supérieures.

Rotor robuste à haute inertie : Le rotor est le cœur du concasseur à percussion. Xianglong Machinery adopte une structure de rotor robuste entièrement soudée, conférant à l'équipement une inertie de rotation et une résistance aux chocs extrêmement élevées. Combiné à une disposition de marteau verrouillée par analyse par éléments finis, il garantit que chaque impact convertit toute l'énergie cinétique en force de cisaillement du joint cristallin du matériau.

Système de fixation unique des marteaux : utilisant une structure de verrouillage composite hydraulique ou mécanique, les surfaces de contact entre les marteaux et le rotor sont fraisées avec précision pour éliminer les jeux. Cela améliore la sécurité opérationnelle tout en maximisant l’épaisseur d’usure effective des marteaux.

Nous recommandons non seulement deux machines, mais aussi la confiance technologique que procurent des dizaines de modèles standardisés. Il n’y a pas de bonnes ou de mauvaises options absolues ; pour les roches dures et les gros matériaux, les concasseurs à mâchoires sont le premier choix, tandis que les concasseurs à percussion sont préférés pour les matériaux moyennement durs et ceux ayant des exigences de granulométrie élevées. Les concasseurs XLM offrent tous des taux de fonctionnement stables et d'excellents indicateurs de granulométrie, vous aidant à conserver un avantage de coût significatif sur un marché hautement concurrentiel.

6. Meilleures ventes dans le monde : qualifications internationales d'exportation et engagement de qualité de Xianglong Machinery

L'achat de grosses machines minières n'est pas seulement une compétition de performances d'équipement, mais aussi une évaluation complète par les acheteurs mondiaux de la conformité de la chaîne d'approvisionnement, de la cohérence de la qualité et des capacités technologiques. XLM Machinery comprend les problèmes de l'approvisionnement mondial pour les entreprises et considère depuis longtemps la certification des normes internationales et les engagements stricts en matière de qualité mondiale comme la logique sous-jacente de ses opérations, garantissant que chaque machine de concassage quittant l'usine peut être connectée à une ligne de production industrielle de haut niveau dans un pays étranger.

Xianglong Machinery a établi un système d'accès international complet pour la conformité et les qualifications :

• Système international de gestion de la qualité ISO 9001 : 2015 :Notre usine numérique met en œuvre une gestion de la qualité totale (TQM) à chaque étape, depuis les tests spectraux des matières premières et la détection des défauts de l'arbre excentrique jusqu'au fonctionnement d'essai à vide de l'ensemble de la machine, garantissant la traçabilité des données tout au long du processus de production.

• Certification CE de l'UE :Ciblant des marchés de haut niveau tels que l'Europe et le Moyen-Orient, la gamme complète de concasseurs de Xianglong Machinery est entièrement conforme aux directives strictes de l'UE en matière de sécurité et d'environnement dans des domaines tels que le contrôle électrique, la dépressurisation de sécurité du système hydraulique, la conception des filets de protection mécanique et la suppression du bruit.

• Certification de l’Union économique eurasienne EAC :Conforme aux réglementations techniques industrielles de la Russie et des pays de la CEI, garantissant un dédouanement fluide et un fonctionnement légal des équipements dans les zones minières froides et difficiles d'Asie centrale.

Les qualifications de conformité ne sont qu’un seuil ; un véritable engagement de qualité est mis en œuvre dans chaque détail du cycle de vie du service. Pour les projets à l'étranger, Xianglong Machinery propose un « engagement d'exploitation sans souci tout au long du cycle de vie ».

• Tests rigoureux avant expédition :Chaque pièce d'équipement est soumise à des tests continus à vide en boucle fermée avant expédition. Des capteurs de précision surveillent l’augmentation de la température des roulements et le spectre des vibrations en temps réel pour éliminer toute défaillance précoce potentielle.
• Emballage standardisé :Pour le transport maritime sur de longues distances et le transbordement à travers diverses zones climatiques, des revêtements antirouille robustes, des emballages résistants à l'humidité et des bases en acier rigide garantissent que l'équipement reste intact même après avoir enduré les turbulences des voyages océaniques.
• Réponse après-vente agile :En tirant parti d’un entrepôt numérique de pièces de rechange et d’un réseau logistique mondial, nous nous engageons à fournir à nos clients étrangers un support rapide de la chaîne d’approvisionnement pour les principaux composants résistants à l’usure.

Le succès mondial de XLM Machinery découle de son respect des réglementations et de son engagement inébranlable envers la qualité. Choisir XLM Machinery, c’est non seulement choisir un outil de concassage très efficace, mais aussi choisir un partenaire de confiance à long terme.

Si vous planifiez un nouveau projet de carrière ou si vous cherchez à mettre à niveau votre ligne de production de concassage existante, veuillez contacter XLM Machinery. Notre équipe d’ingénieurs expérimentés créera gratuitement pour vous un organigramme de processus de ligne de production personnalisé, en fonction de la dureté de votre matériau, de vos exigences de production et de votre budget ! Cliquez sur le bouton ci-dessous ou envoyez un e-mail pour recevoir les dernières brochures et devis de produits !
