Concasseur à mâchoires vs. concasseur à mâchoires fines : un guide complet des principales différences et du choix.

1. Pourquoi utiliser un concasseur à mâchoires pour concasser des pierres ?

Dans les chaînes de production minière et de granulats, les performances des concasseurs primaires (concassage grossier) déterminent directement l'efficacité opérationnelle et le coût global de la chaîne de production lorsqu'il s'agit de matériaux bruts, durs et de composition complexe, fraîchement extraits et excavés. Élément incontournable des chaînes de production de granulats, le concasseur à mâchoires est un équipement de concassage irremplaçable grâce à ses avantages structurels inégalés et à sa rentabilité .

Caractéristiques

1. Elle possède une structure robuste et est conçue spécifiquement pour « casser les noix les plus coriaces ».

Les pierres naturelles telles que le granit, le basalte et les galets de rivière possèdent généralement une dureté et une résistance à la compression extrêmement élevées. XLMAC Machinery a optimisé en profondeur le principe traditionnel du concassage par compression, en intégrant des conceptions spécifiques résistantes aux chocs pour les matériaux de haute dureté. La structure de l'équipement est extrêmement rigide, ce qui lui permet de conserver sa stabilité même sous des charges d'impact continues de forte intensité et de concasser facilement divers minerais durs.

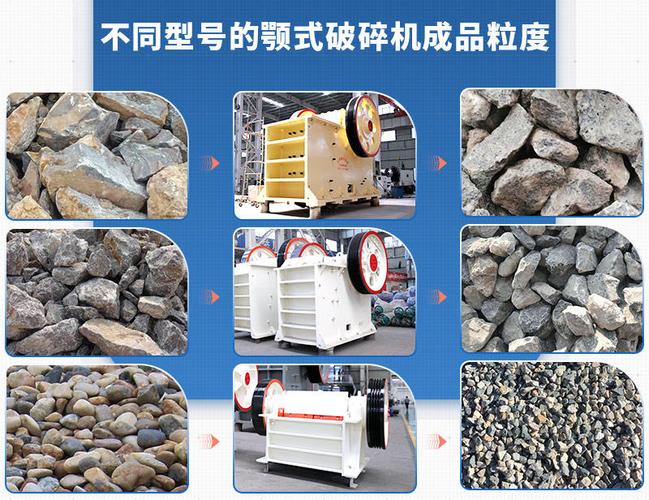

2. Il se caractérise par un taux de broyage élevé et une large entrée d'alimentation.

Le principal défi du concassage primaire intensif réside dans la taille importante des particules de pierre brute et leur tendance au blocage. Le concasseur de Xianglong Machinery se distingue par une conception de cavité optimisée et une large ouverture d'alimentation, ce qui réduit considérablement le besoin de concassage manuel secondaire après le dynamitage et permet d'atteindre un taux de concassage extrêmement élevé pour une seule machine. Ainsi, de gros blocs de matériau peuvent être transformés en une seule étape en un matériau apte au concassage secondaire.

3. Il est économique et durable, et permet de réduire les coûts de maintenance de manière générale.

L'usure des pièces lors du concassage primaire représente l'un des principaux coûts d'exploitation des entreprises. Nous avons utilisé des pièces d'usure en acier allié à haute teneur en manganèse dans les zones clés, associées à une trajectoire de mouvement optimisée des mâchoires, réduisant ainsi considérablement les frottements inefficaces entre le matériau et la plaque de mâchoire. Ceci permet non seulement d'allonger significativement la durée de vie des pièces de rechange, mais aussi de minimiser les temps d'arrêt pour maintenance grâce à une structure mécanique simple, garantissant un retour sur investissement maximal pour l'ensemble de la ligne de production sur toute sa durée de vie.

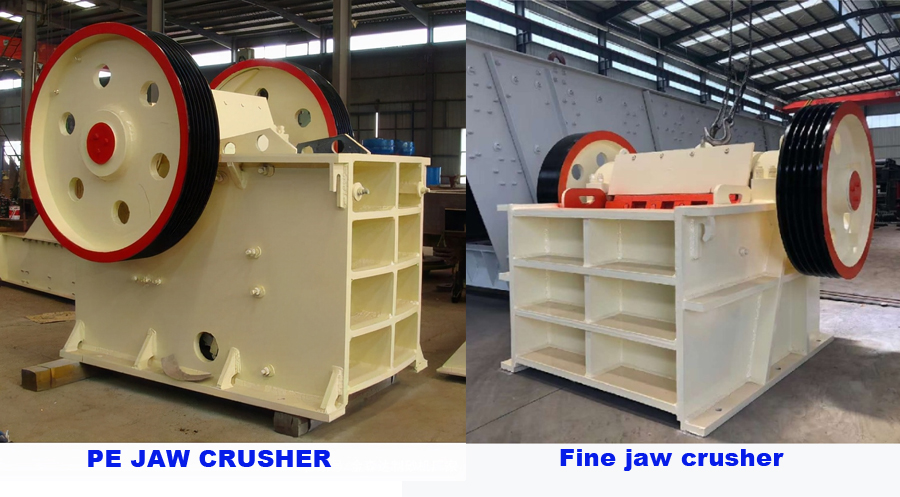

2. Quelles sont les principales différences de paramètres entre un concasseur à mâchoires fin et un concasseur à mâchoires standard ?

Dans les configurations de lignes de production réelles, de nombreuses entreprises confondent facilement les concasseurs à mâchoires standard (ci-après dénommés « concasseurs à mâchoires standard ») avec les concasseurs à mâchoires à broyage fin (ci-après dénommés « concasseurs à mâchoires à broyage fin »). Bien que les deux soient basés sur le mécanisme d'extrusion de la mâchoire mobile et de la mâchoire fixe (voir le schéma ci-dessous), XLMAC Machinery établit une distinction fonctionnelle fondamentale dans la conception des paramètres d'ingénierie des deux .

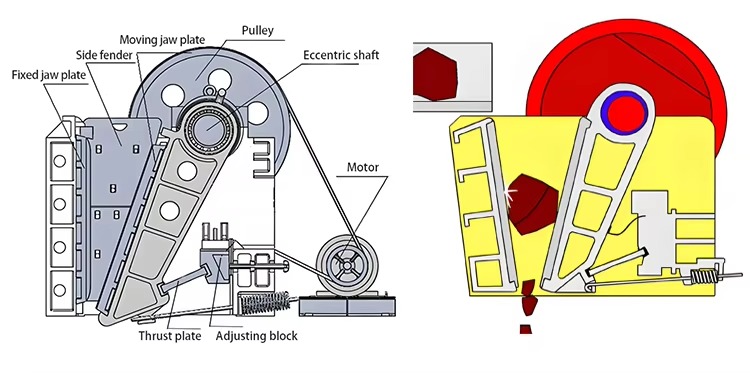

Principe de la structure d'extrusion du noyau d'un concasseur à mâchoires

(1) Tableau comparatif des paramètres principaux

Pour quantifier visuellement les différences technologiques entre les deux, voici un résumé des paramètres clés des normes de fabrication fondamentales de Xianglong Machinery :

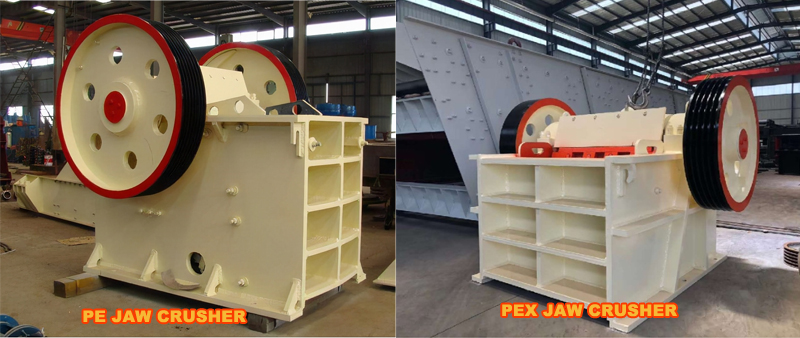

Indicateurs techniques	Concasseur à mâchoires standard (série PE)	Concasseur à mâchoires fines (série PEX)
Taille maximale des particules d'alimentation	Plus grand (généralement entre 125 mm et 1200 mm)	Plus petit (généralement entre 120 mm et 250 mm)
Plage de réglage de l'orifice de décharge	Largeur (généralement entre 10 mm et 350 mm)	Étroit et précis (généralement entre 10 mm et 60 mm)
Type de cavité cassée	Large, escarpée et privilégiant la facilité de passage	Angle d'inclinaison faible et profond, et recherche d'une fréquence de compression pendulaire répétée
vitesse de l'arbre excentrique	Relativement faible	Plus élevé (augmente la fréquence de frappe et de compression par unité de temps)

(2) Analyse de la logique d'ingénierie sous-jacente aux paramètres

Une analyse plus approfondie de ces paramètres techniques révèle les fonctions physiques complètement différentes des deux dans la ligne de production :
① L'unité des contraires entre l'alimentation et le déchargement (grosse alimentation, gros rendement vs. petite alimentation, rendement fin).

Les concasseurs à mâchoires standard possèdent des ouvertures d'alimentation extrêmement larges et leur fonction principale est d'« avaler les blocs et d'effectuer le concassage initial », l'accent étant mis sur la capacité de l'équipement à traiter des pierres brutes de grande taille et de haute dureté. À l'inverse, le concasseur à mâchoires fin conçu par Xianglong Machinery possède des dimensions d'ouverture d'alimentation strictement contrôlées, tandis que son ouverture de sortie est orientée vers le « raffinage ». Cela signifie que le concasseur à mâchoires fin n'est pas utilisé pour la première étape du concassage grossier, mais plutôt pour recevoir les produits semi-finis après le concassage grossier, permettant ainsi un « raffinage secondaire » précis.

② Différence entre le type de chambre de broyage et la puissance de sortie

La conception de la chambre d'un concasseur à mâchoires standard privilégie la descente rapide du matériau sous l'effet de la gravité et une course importante afin de maintenir un débit élevé. À l'inverse, le concasseur à mâchoires à broyage fin possède une chambre de broyage plus profonde et un angle plus faible entre les mâchoires fixes et mobiles. Cette structure prolonge le temps de séjour du matériau dans la chambre.

Pour s'adapter à cette conception de cavité, Xianglong Machinery a augmenté la vitesse de rotation de l'arbre excentrique du concasseur à mâchoires fines. Le matériau subit ainsi une compression pendulaire plus répétée lors de sa descente, ce qui garantit une forme de particule plus uniforme et une proportion considérablement réduite de particules aciculaires et lamellaires dans le produit final, optimisant de ce fait la qualité du produit fini.

3. Comment définir avec précision la division d'application entre le concassage grossier et le concassage fin ?

Comprendre les différences de paramètres entre les concasseurs à mâchoires standard et les concasseurs à mâchoires fins est essentiel pour déterminer le retour sur investissement global de la ligne de production. Grâce à ses services de gestion de projets internationaux à long terme, XLMAC Machinery a positionné avec précision ces deux types d'équipements à différentes étapes du processus afin d'obtenir un équilibre optimal entre capacité et consommation d'énergie.

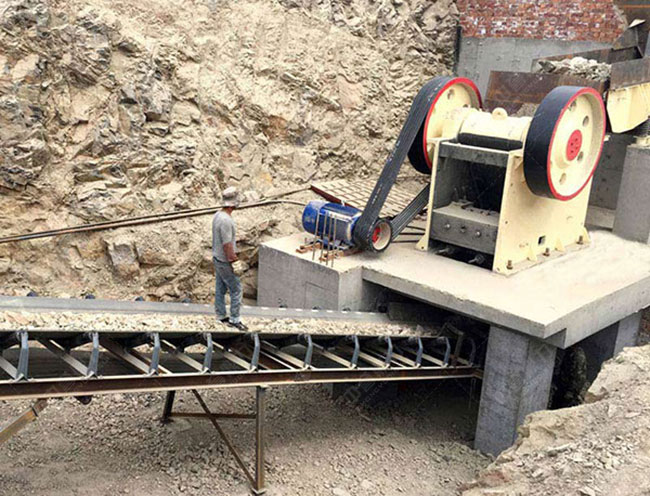

1. Concasseur à mâchoires standard : le « roi du concassage grossier » dans le concassage primaire intensif

Les concasseurs à mâchoires standard ont toujours occupé une position dominante en tant que « premier concasseur » dans le flux de production.

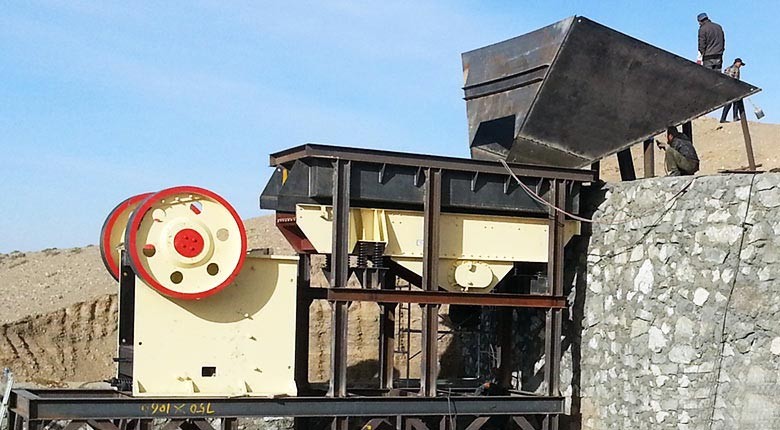

Emplacement du processus : Il suit généralement l'alimentateur vibrant et se situe tout à l'avant de la ligne de traitement.

Scénarios d'application : Principalement utilisée pour l'exploitation minière à grande échelle, le traitement à grande échelle des galets de rivières urbaines et le traitement initial des matériaux pierreux pour les grands projets d'infrastructure. Sa fonction est de traiter la roche dure brute, à granulométrie extrêmement grossière, qui vient d'être dynamitée ou excavée.

Proposition de valeur : Le concasseur à mâchoires standard de Xianglong Machinery, grâce à sa capacité de charge supérieure, joue un rôle de pionnier à ce stade. Sa fonction première n’est pas d’obtenir un rendement élevé, mais de transformer les blocs erratiques en matériaux semi-finis de granulométrie contrôlable grâce à un concassage primaire efficace et rapide, de dégager les obstacles à l’alimentation des équipements de concassage secondaire et d’assurer la stabilité du fonctionnement continu sur l’ensemble de la ligne.

2. Concasseur à mâchoires : un outil puissant pour le concassage fin dans les lignes de production de petite et moyenne taille.

Contrairement aux concasseurs à mâchoires standard qui traitent principalement les gros morceaux de matériau, les concasseurs à mâchoires fins étendent leur processus à un « contrôle plus précis ».

Emplacement du processus : Il est généralement placé après l'équipement de concassage grossier comme étape de concassage secondaire (concassage moyen et fin) ; ou dans un processus spécifique, il traite directement les matières premières de petite et moyenne taille.

Scénarios d'application : Largement utilisé dans les lignes de production de sable et de gravier de petite et moyenne taille, les usines de fabrication de sable indépendantes et les projets de traitement des granulats avec des exigences strictes sur la forme des particules du produit fini.

Proposition de valeur : Dans de nombreux projets de petite et moyenne envergure ou pour le traitement de matériaux de dureté moyenne, la mise en place d'équipements de concassage secondaire tels que des concasseurs à cône ou à percussion engendre souvent des coûts initiaux élevés. Le concasseur à mâchoires fines de Xianglong Machinery, grâce à sa conception spéciale à cavité profonde et à son mécanisme d'extrusion haute fréquence, constitue une alternative très rentable. Il réalise efficacement le concassage secondaire et produit des granulats de haute qualité, à granulométrie uniforme et à faible teneur en particules aciculaires et lamellaires, permettant ainsi aux entreprises de mettre en place rapidement une ligne de production en boucle fermée performante, même avec un budget limité.

4. XLMAC Machinery recommande des équipements de concassage de haute qualité.

   S’appuyant sur 20 ans d’accumulation technologique et sur les retours de ses clients du monde entier, XLMAC Machinery a procédé à une reconstruction complète des matériaux et à une optimisation structurelle de ses concasseurs classiques des séries PE et PEX, créant ainsi des équipements de concassage phares qui répondent véritablement aux besoins des mines modernes.

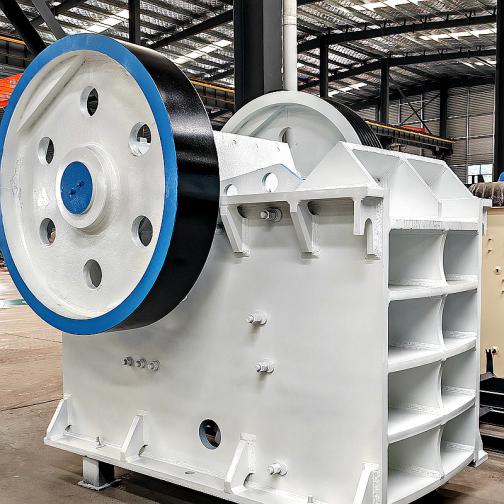

( 1 ) Série XLMAC PE : Garantie de concassage grossier renforcée pour une production à grand volume

Le concasseur à mâchoires standard de la série PE de Xianglong Machinery a subi des améliorations ciblées et robustes pour résoudre les problèmes courants des étapes de concassage primaires, tels que l'usure rapide de la roche dure et les charges d'impact élevées.

① Conception de roulements résistants aux surcharges :

Nous avons équipé l'arbre excentrique de roulements surdimensionnés et renforcés, surpassant les normes de sa catégorie et augmentant ainsi sa capacité de charge de plus de 20 % . Associée à la structure monobloc en acier moulé de la mâchoire mobile, cette conception garantit une puissance de sortie stable, même lors du traitement de pierres brutes extrêmement dures.

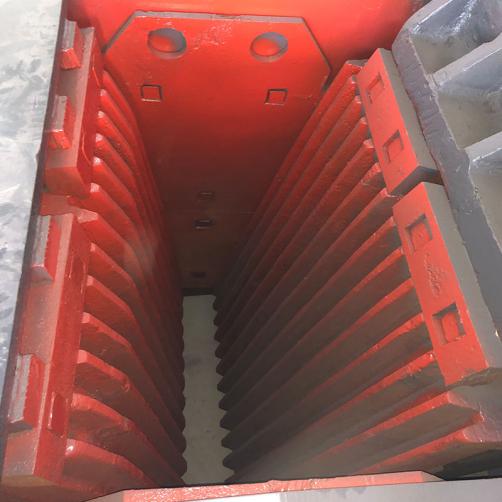

② Matrice résistante à l'usure en acier à haute teneur en manganèse :

Les plaques de mâchoire mobile et fixe sont toutes deux fabriquées dans un alliage d'acier à haute teneur en manganèse exclusif, présentant d'excellentes propriétés d'écrouissage. Sous l'effet d'une extrusion et d'un impact continus, la dureté superficielle augmente en conséquence, prolongeant considérablement la durée de vie des pièces d'usure.

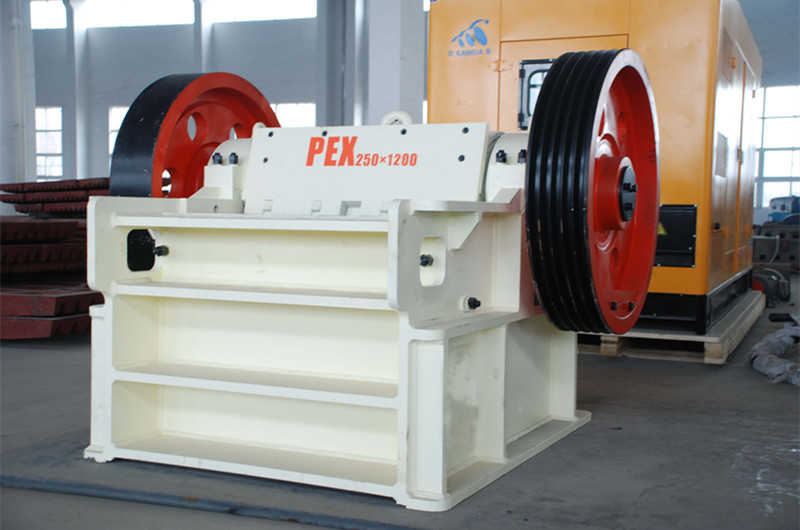

(2) Série XLMAC PEX : « référence de qualité » pour le concassage moyen et fin de haute précision

Le concasseur à mâchoires fines de la série PEX de Xianglong Machinery a fait l'objet d'une mise au point complète en termes de forme de la cavité et de courbes dynamiques :

Distribution précise des aliments et excellente forme des particules :

Cette série est équipée d'un système de réglage de l'orifice de décharge plus pratique et précis. L'association optimale de l'angle d'inclinaison de la cavité profonde et de la trajectoire de mouvement multiplie le nombre de compressions du matériau. Le granulat obtenu présente une granulométrie contrôlable et une teneur extrêmement faible en particules aciculaires et lamellaires, améliorant considérablement sa rondeur et répondant directement aux exigences de la production de sable ou de granulats de construction de haute qualité.

Faible taux de défaillance et conception compacte :

La structure optimisée du pendule composé réduit les frottements inutiles et abaisse la température de fonctionnement globale de la machine. Sa conception compacte en fait un choix idéal pour la modernisation ou la rénovation de lignes de production de petite et moyenne taille, ou pour le remplacement de concasseurs à cône coûteux dans les espaces restreints.

3. Assistance complète tout au long du cycle de vie : non seulement pour les appareils, mais pour un système complet de services.

Xianglong Machinery fournit des pièces de rechange d'origine et de haute qualité pour l'intégralité du cycle de vie de chaque concasseur des séries PE et PEX. De la conception de lignes de production sur mesure avant la vente à la maintenance technique rapide en cours d'exploitation, XLMAC s'engage à aider ses clients à minimiser les risques d'arrêts imprévus et à garantir que chaque équipement minier atteigne son plein potentiel commercial.

5. Qualifications et certifications de qualité à l'exportation de XLMAC Machinery :
   XLMAC Machinery possède les qualifications requises et répond aux normes de qualité internationales, ce qui en fait un partenaire idéal pour les producteurs de minerai et les entreprises de construction . Forte d'une solide présence sur le marché national, l'entreprise a également exporté avec succès ses équipements de concassage dans de nombreux pays et régions du monde, grâce à ses normes de fabrication internationales rigoureuses.

( 1 ) Certification de qualité : Vendu dans le monde entier

Xianglong Machinery a bien compris que la compétitivité internationale repose avant tout sur le respect des normes. C’est pourquoi nos systèmes de production et de contrôle qualité sont conformes aux normes internationales les plus exigeantes.

Certification du système de gestion de la qualité ISO9001 : De l’inspection des matières premières à leur arrivée à l’usine aux tests non destructifs des processus de soudage, puis aux tests à vide après l’assemblage complet de la machine , Xianglong Machinery met en œuvre la gestion de la qualité totale (TQM) dans chaque détail de la fabrication des concasseurs PE/PEX.

Certification CE UE : Afin de répondre aux exigences élevées de nos clients internationaux en matière de sécurité, de protection de l’environnement et de conformité électrique, tous nos équipements de concassage ont obtenu la certification de sécurité européenne. Ils sont entièrement conformes aux normes d’accès au marché européen en matière de protection électrique, de protection mécanique et de réduction du bruit, et sont aptes à être utilisés dans des projets d’infrastructures de haut niveau dans les pays développés.

( 2 ) Capacités d'exportation mondiales : garantie de livraison internationale tout au long du processus

La particularité des projets à l'étranger réside dans les incertitudes liées à la distance géographique. Xianglong Machinery minimise ces incertitudes grâce à un système d'assistance à l'exportation performant :
emballages standard et logistique personnalisée .

Face aux risques d'humidité, de corrosion par embruns salins et de turbulences fréquemment rencontrés lors du transport multimodal (maritime et terrestre), Xianglong Machinery a conçu sur mesure des emballages renforcés, antirouille et étanches à l'humidité, pour les composants clés tels que le bâti, les roulements et les moteurs des concasseurs. La structure de ces emballages a également été optimisée pour les conteneurs aux normes internationales afin de garantir la livraison intacte des équipements sur les chantiers du monde entier.

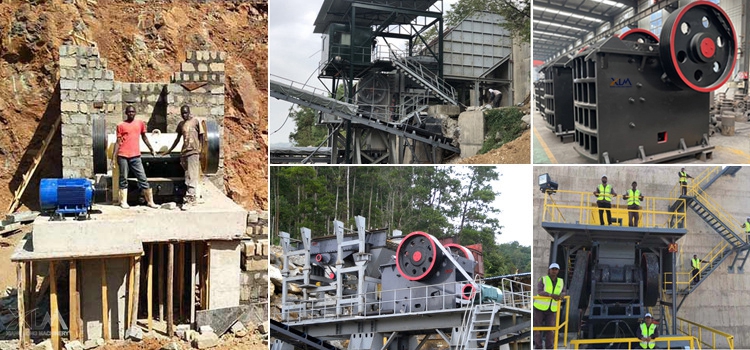

Approbation par des cas réussis dans plusieurs régions :

Actuellement, les concasseurs XLMAC fonctionnent de manière stable dans des usines de traitement de granulats en Asie du Sud-Est, des mines métalliques en Afrique et sur des chantiers routiers de grande envergure au Moyen-Orient et en Amérique latine. Qu'ils soient confrontés aux conditions humides et pluvieuses des forêts tropicales ou à la chaleur extrême des déserts du Moyen-Orient, ces équipements ont démontré une adaptabilité environnementale exceptionnelle.

( 3 ) Assistance après-vente internationale : un mécanisme d’intervention à distance qui s’affranchit des frontières géographiques

Afin de dissiper tout doute chez nos clients internationaux, Xianglong Machinery a mis en place un réseau d'assistance technique international réactif et numérique. Nous proposons des guides d'utilisation détaillés et des tutoriels vidéo de maintenance en plusieurs langues, ainsi qu'une assistance technique à distance 24h/24 et 7j/7 et la livraison directe de pièces d'origine dans le monde entier, tout au long du cycle de vie du produit. Ces services sont assurés par une équipe d'ingénieurs internationaux de haut niveau. Grâce à une efficacité de service optimale et à un processus de livraison rigoureux, nous avons bâti une image de marque professionnelle pour le « Made in China » sur le marché international.

6. Comment choisir l'équipement le plus adapté à votre ligne de production ?

S’appuyant sur son expérience dans la configuration de milliers de lignes de production à travers le monde, XLMAC Machinery a résumé les trois principaux critères de sélection suivants.

( 1 ) Trois éléments fondamentaux de la sélection scientifique

① Caractéristiques des matériaux : Déterminer le seuil de l'équipement

Taille maximale d'alimentation du concasseur : C'est le premier critère de distinction entre les concasseurs à mâchoires standard PE et les concasseurs à mâchoires fins PEX. Si votre matière première a généralement une taille supérieure à 250 mm (comme des blocs bruts extraits par dynamitage), vous devez d'abord choisir un concasseur de la série PE de grand diamètre pour le concassage grossier. Si la matière première est principalement composée de petits à moyens galets de rivière, de stériles rocheux ou de matériaux ayant subi un pré-concassage (moins de 250 mm ), alors vous pouvez directement envisager un concasseur à mâchoires fins PEX.

Propriétés physiques : Lorsqu’il s’agit de matériaux très durs et très abrasifs comme le granit et le basalte, les concasseurs à mâchoires, basés sur le principe de compression, peuvent réduire considérablement l’usure globale des pièces résistantes à l’usure par rapport aux concasseurs à percussion.

② Demande de production : Déterminer l'adéquation des capacités

La configuration de la ligne de production privilégie l'équilibre entre débit et rendement. Les concasseurs à mâchoires standard se concentrent sur la phase de concassage primaire à haut débit, transformant rapidement les gros blocs de matériau en produits semi-finis. Les concasseurs à mâchoires de précision, quant à eux, privilégient la fréquence des impacts par unité de temps et la finesse du produit. Lors de la configuration de la ligne complète, il est essentiel de veiller à ce que la vitesse de décharge des équipements en amont corresponde précisément à la capacité de traitement du concasseur à mâchoires de précision en aval, afin d'éviter les goulots d'étranglement tels que le blocage du matériau en amont et la pénurie de matériau en aval.

③ Retour sur investissement (RSI) : Optimiser les coûts initiaux et d'exploitation

Dans de nombreux projets de petite et moyenne envergure d'extraction de sable et de gravier, ou sur des lignes de traitement de matériaux de dureté moyenne, si les concasseurs à cône offrent une bonne granulométrie, leurs coûts d'installation initiaux élevés et leur maintenance complexe allongent souvent le délai d'amortissement. Dans ces cas, le choix du concasseur à mâchoires fin PEX de Xianglong Machinery comme concasseur secondaire permet de réduire le coût total d'investissement d'environ 30 à 50 % tout en garantissant une granulométrie uniforme , ce qui en fait une solution rentable pour une mise en service rapide.

( 2 ) Service de personnalisation exclusif

En tant que fournisseur mondial de confiance de solutions de concassage, XLMAC Machinery propose des modèles de machines personnalisés et des services de lignes de production complètes pour répondre aux divers besoins de production de ses clients . En fonction de la dureté des matériaux présents sur le site du client, de la granulométrie d'alimentation, des exigences de capacité et des normes de produits finis, XLMAC Machinery associe avec précision les concasseurs à mâchoires grossiers et fins aux alimentateurs, aux équipements de criblage et de convoyage pour créer une ligne de production de concassage intégrée .

Nous vous invitons cordialement à nous fournir des informations précises concernant le type de matériau, la granulométrie d'alimentation et vos objectifs de production horaire. L'équipe d'ingénieurs techniques expérimentés de Xianglong Machinery vous proposera une évaluation technique personnalisée et gratuite, ainsi qu'une solution complète pour votre ligne de concassage. Cette solution inclura la sélection des équipements, la planification des infrastructures et les schémas de procédé, vous permettant ainsi d'optimiser la valeur commerciale de vos actifs miniers.
